Experimente suchen

Searching for experiments

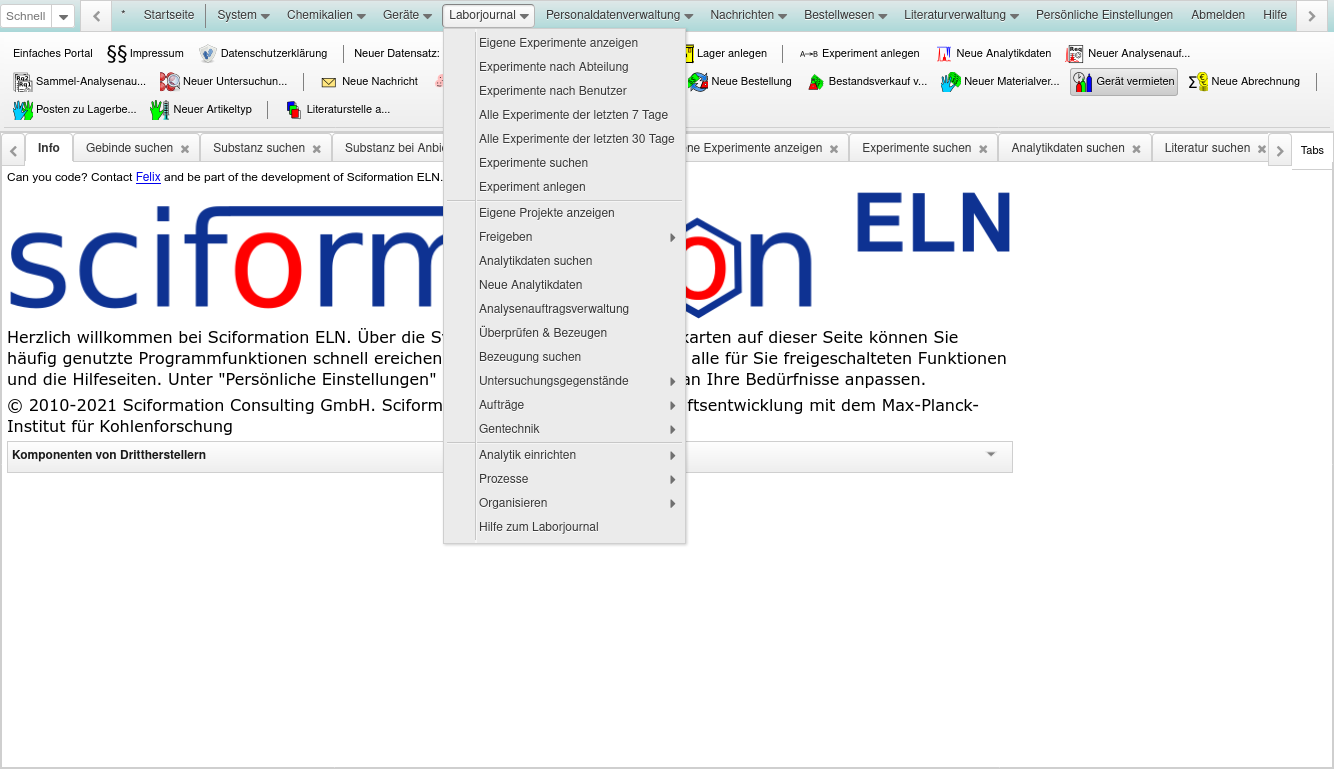

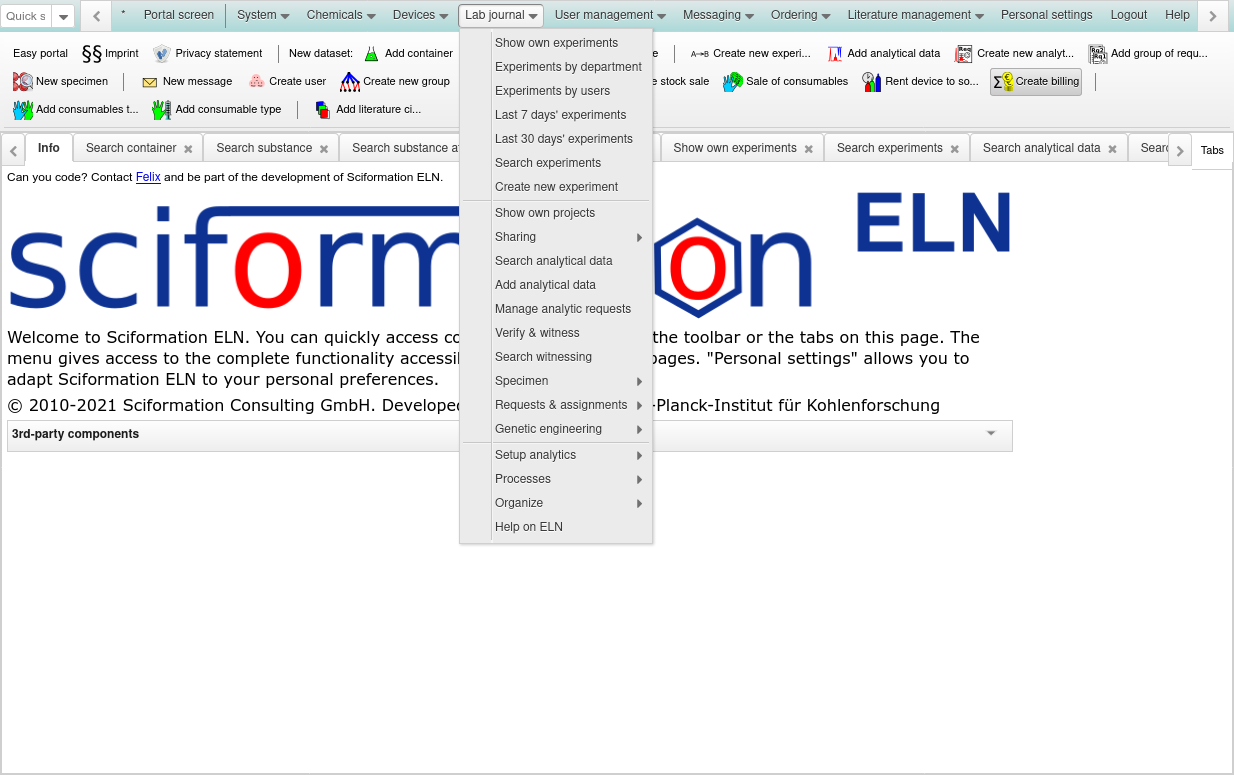

Zum Suchen von Laborjournaleinträgen wählen Sie "Laborjournal > Experimente suchen". To search the experiment database, choose "ELN > Search experiments" from the menu.


Für die Suche stehen zahlreiche Möglichkeiten zu Verfügung, um die Ergebnisse möglichst gut einzugrenzen:
The search form provides a plethora of conditions, to allow you to narrow the results according to your requirements:

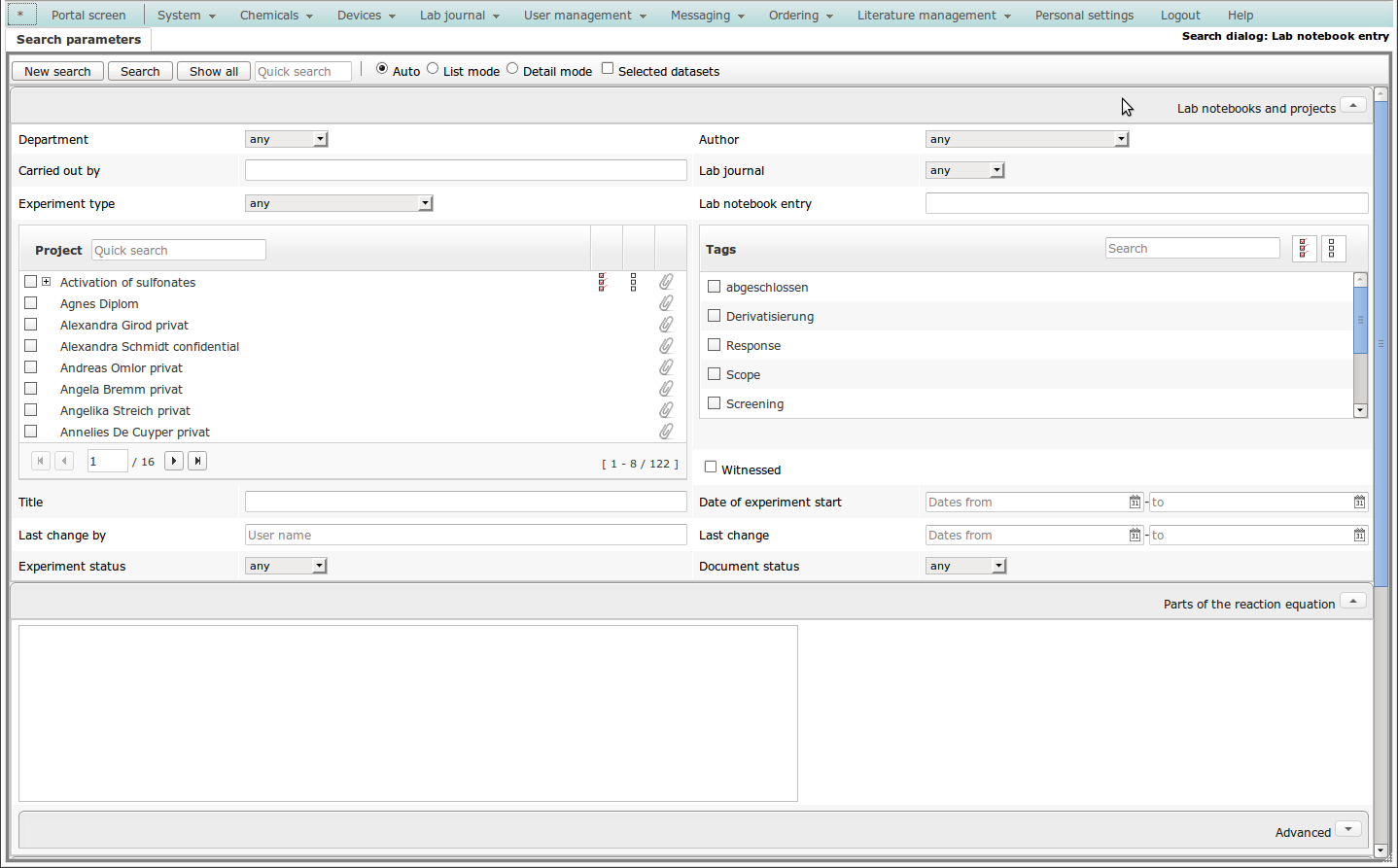

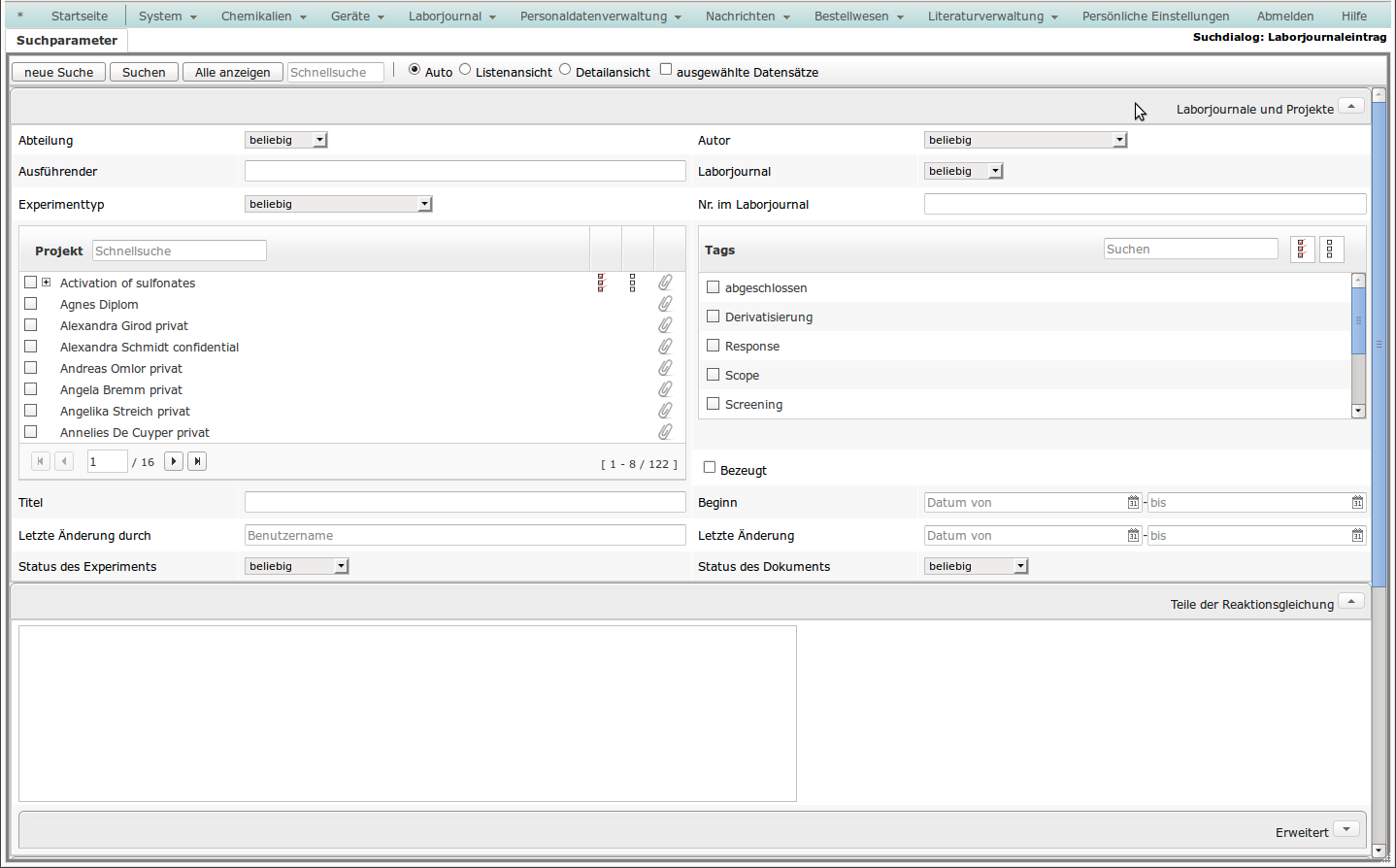

  • Sie können alle Experimente einer Person, eines Laborjournals, eines Projekts oder eines bestimmten Experimenttyps auflisten lassen. You can search all experiments belonging to a person, a lab notebook or a project, the ones using a specific template.
  • Sie können nach Bestandteilen des Titels oder des Namens der ausführenden Person suchen, ferner kann ein bestimmter Zeitraum eingegrenzt werden. You can also search for parts of the person's name or the title, moreover the time range can be restricted.

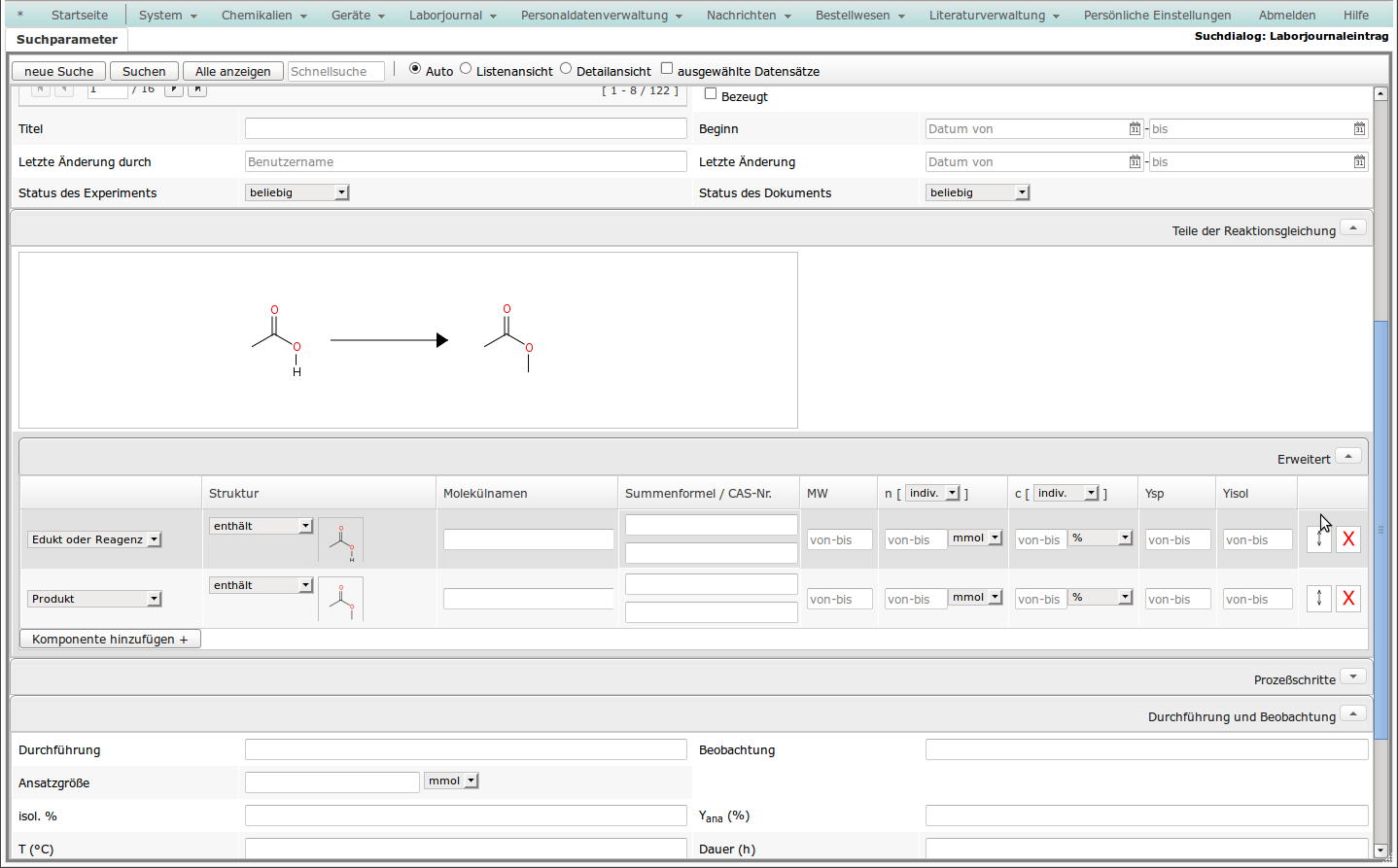

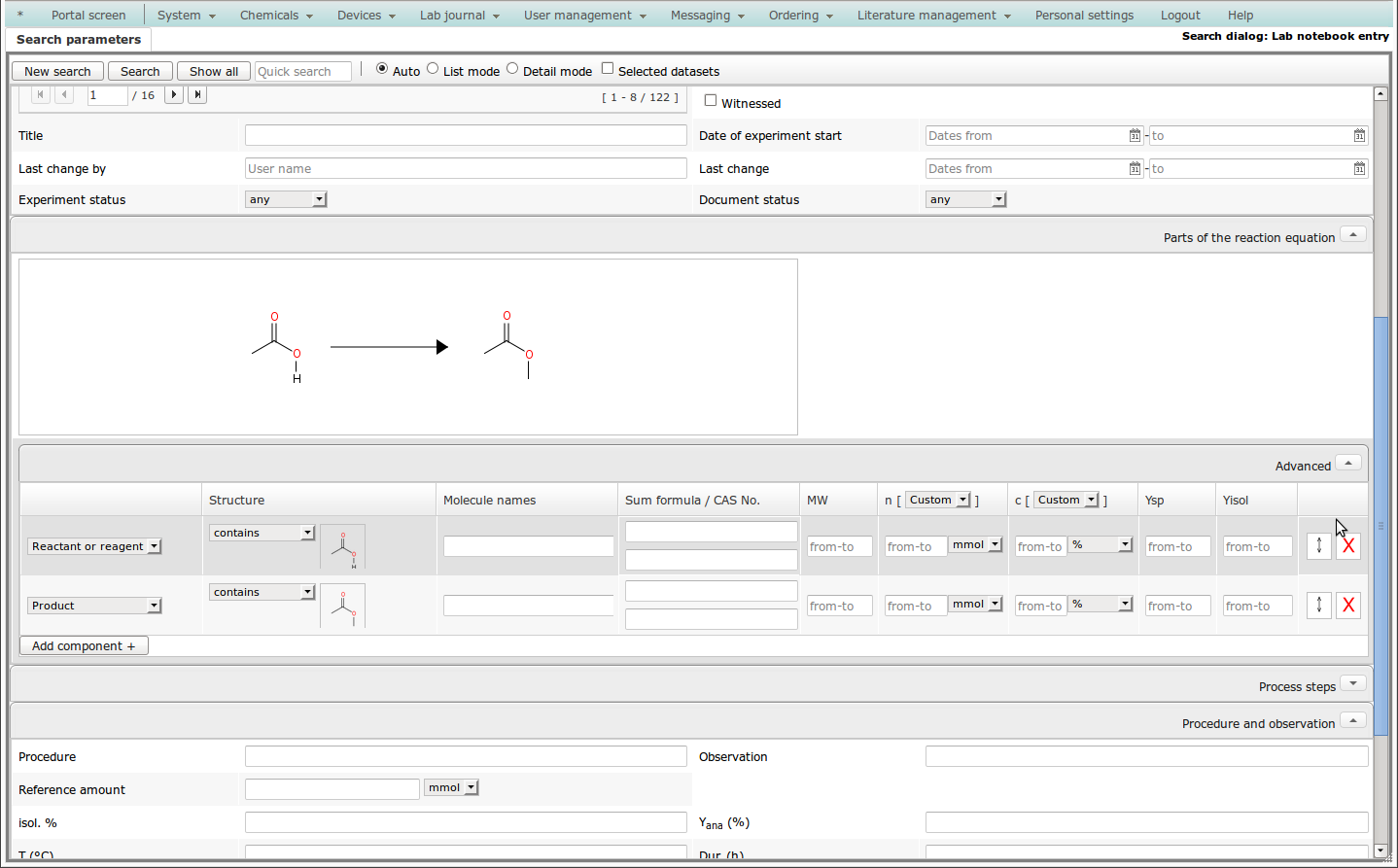

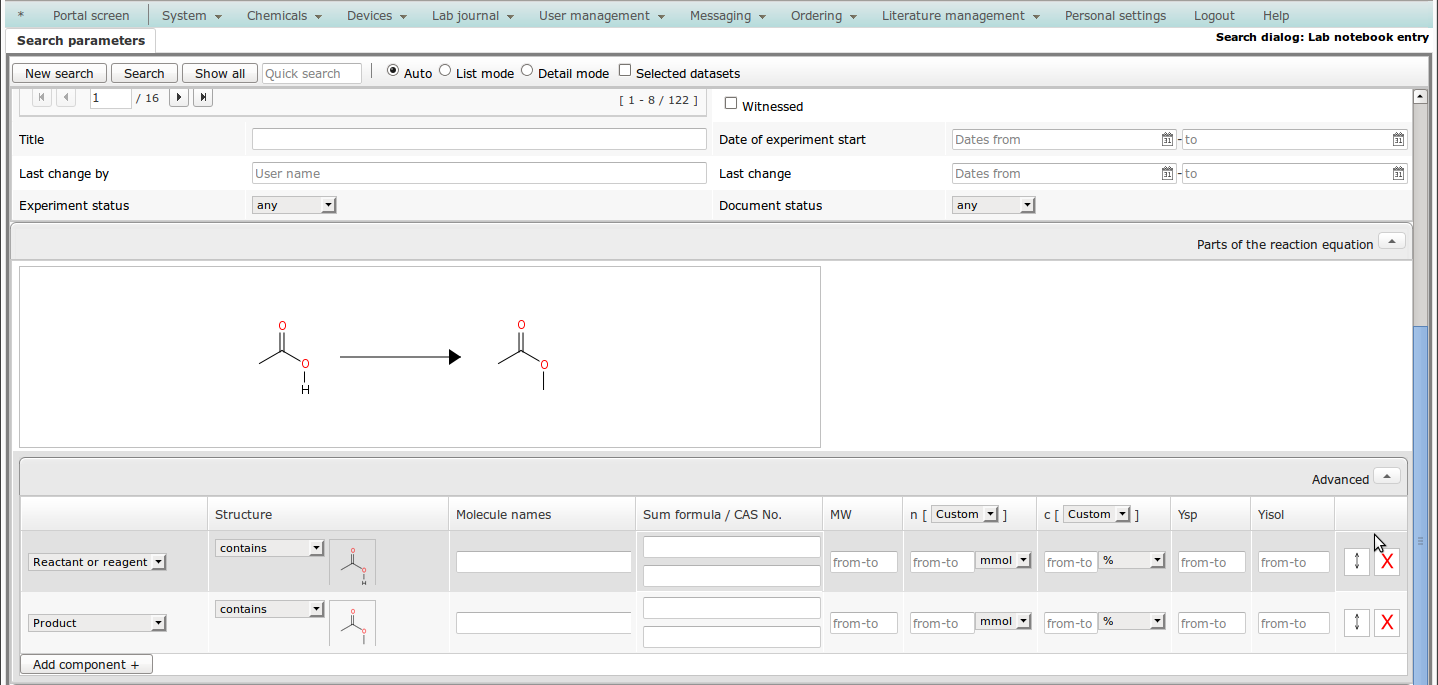

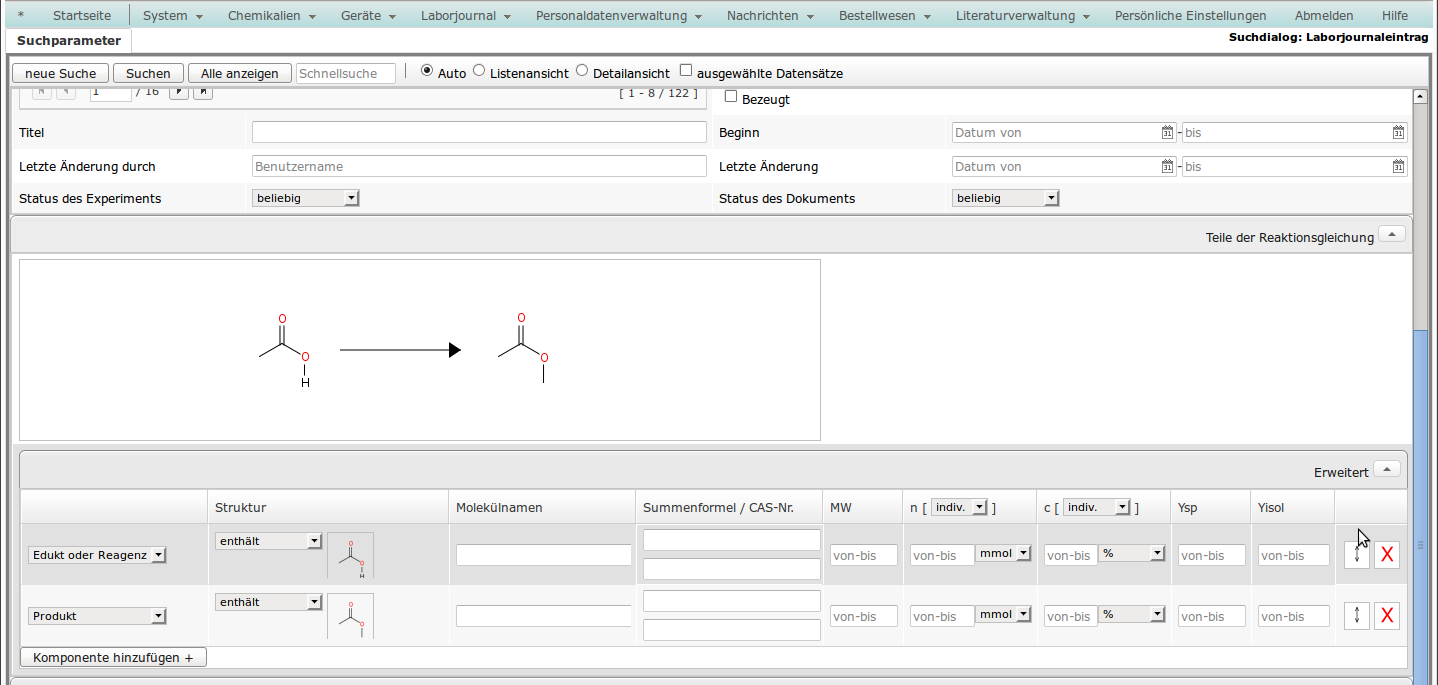

  • Sie können nach (Teilen) einer Reaktionsgleichung suchen. Unter "Erweitert" stehen zusätzliche Möglichkeiten zur Verfügung, um die Anfrage bezüglich einzelner Komponenten zu präzisieren. You can search for (parts of) a reaction equation. In the section "Extended", you can further specify the conditions for components of the experiment.

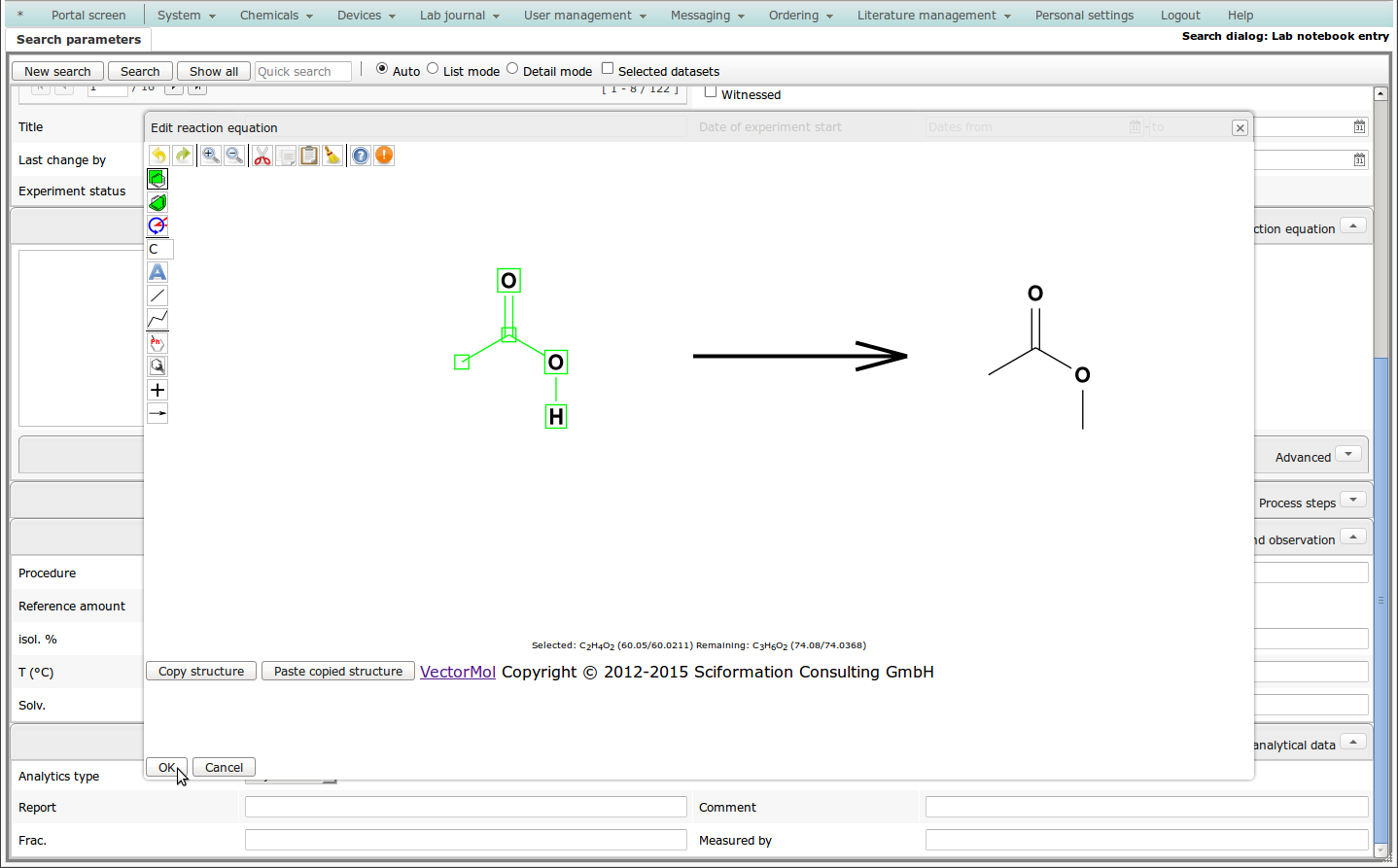

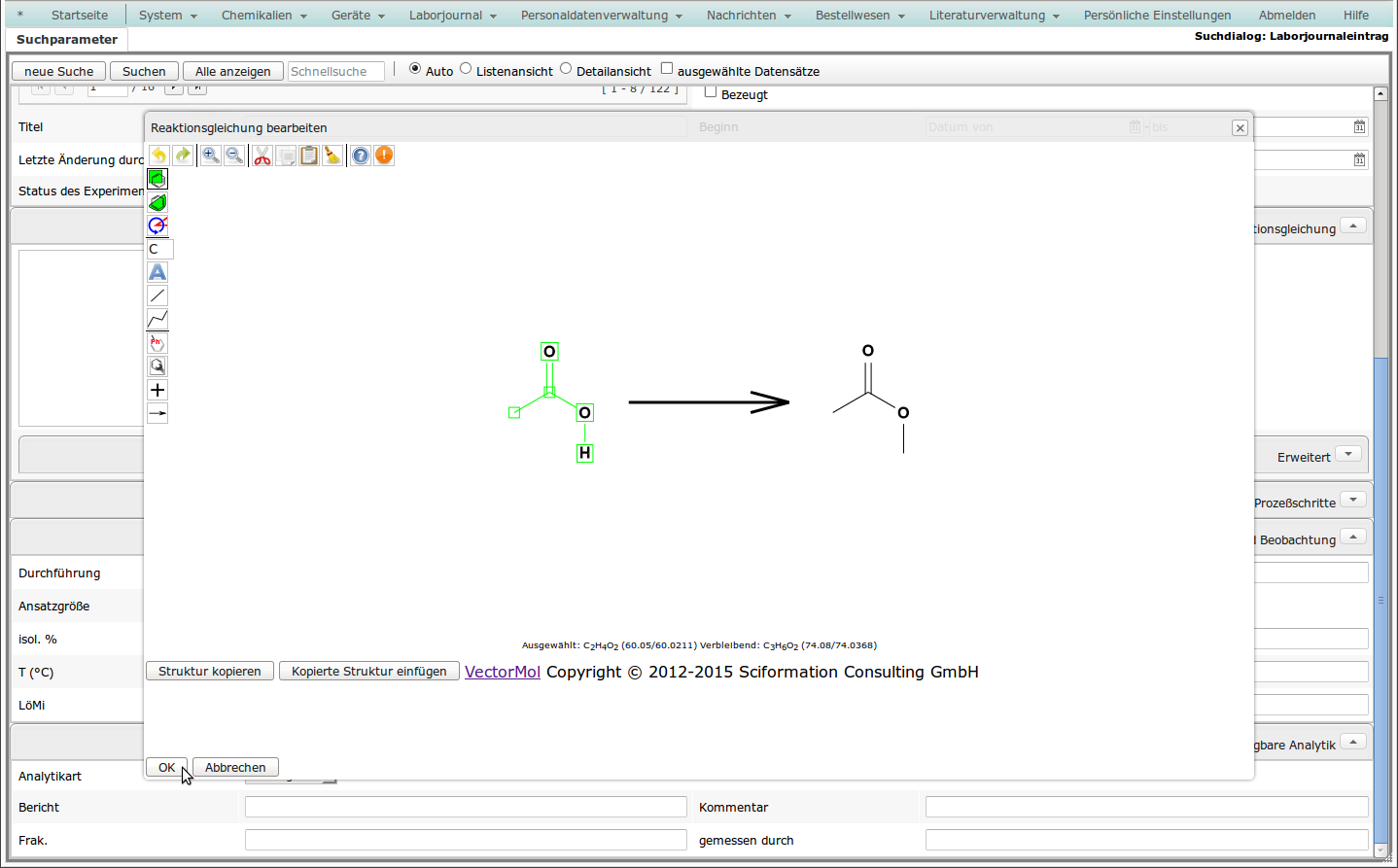

Eingabe der Teile der Reaktionsgleichung Entering the reaction equation parts

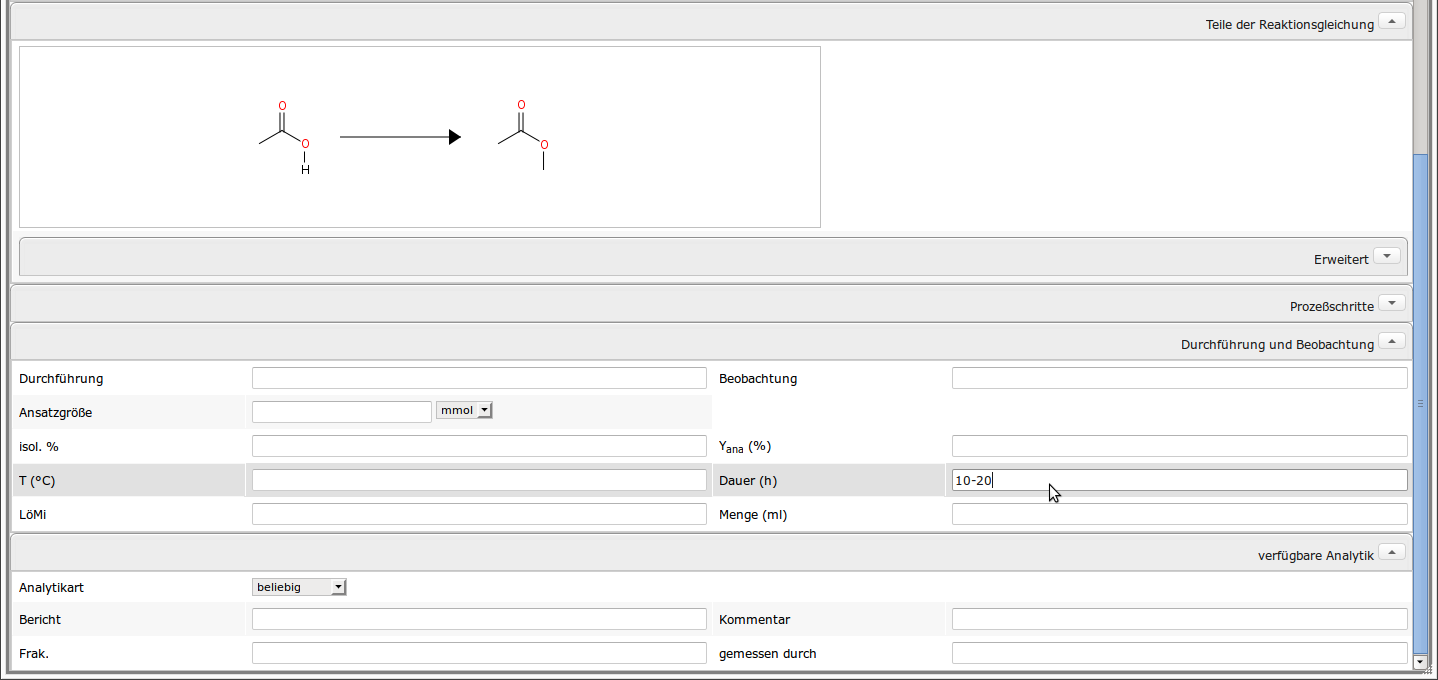

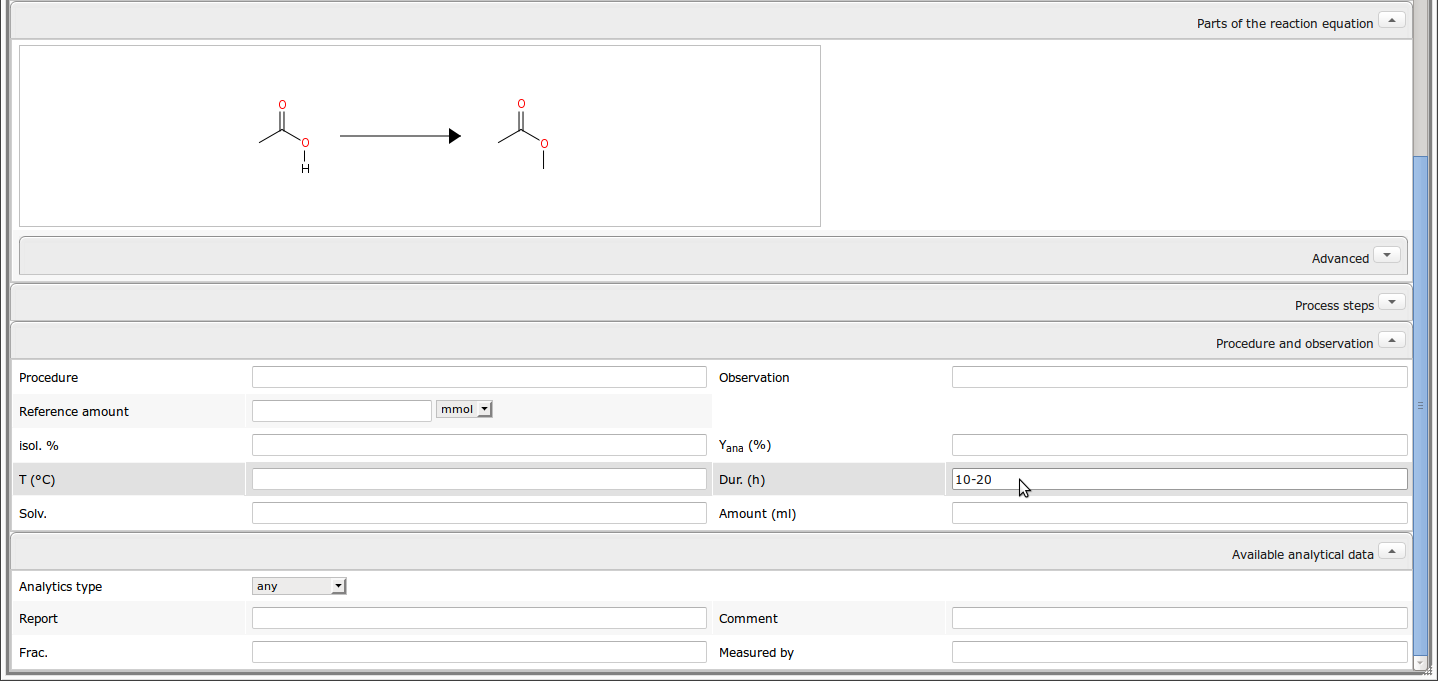

  • Für Ansatzgröße und isolierte bzw. analytisch (GC, NMR) bestimmte Ausbeute kann ein Bereich ("80-100" oder ">10") spezifiziert werden. For the reference amount and isolated/analytically measured yield, you can also specify a range ("80-100" or ">10").
  • Versuchsparameter können entweder als Text (z.B. für das Lösungsmittel enthält "THF") oder als numerischer Wert (z.B. Temperatur "80-100") gesucht werden. Reaction parameters can be searched as text (e.g. experiments where the solvent contains the text "THF") or as numeric value (e.g. the temperature is "80-100").
  • Die Verfügbarkeit bestimmter Analytikdaten oder Eigenschaften (Teile von Bericht, Kommentar, Fraktion oder dem Bediener) kann zur Bedingung gemacht werden, z.B. um das Massenspektrum für ein bestimmtes Produkt zu finden. The availablity of spectra of a certain type, or properties like parts of the report, comment, fraction or operator, can be used as search conditions, for instance to find a mass spectrum belonging to a certain experiment product.
Alle eingegebenen Bedingungen werden für die Suche UND-verknüpft, d.h. Suchergebnisse müssen alle Bedingungen erfüllen. All conditions are linked by AND, i.e. results must fulfill all conditions.

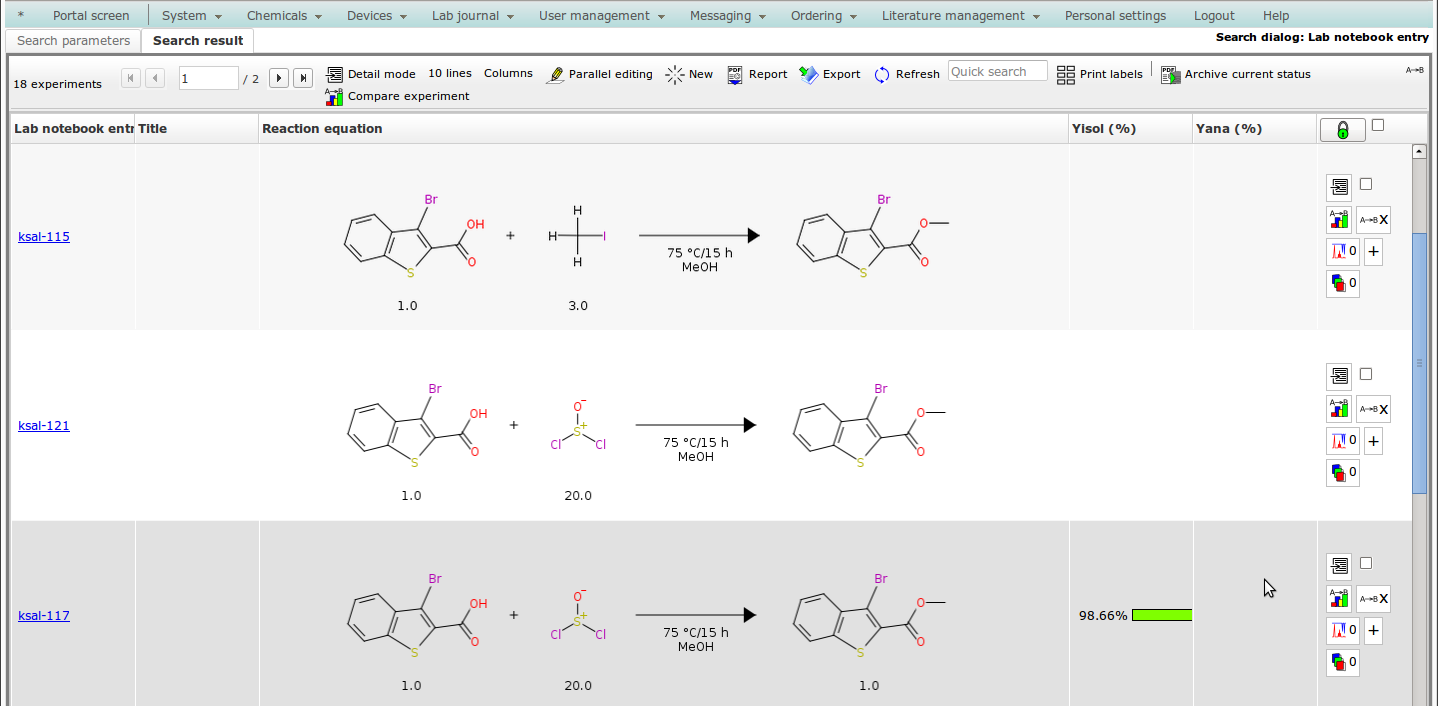

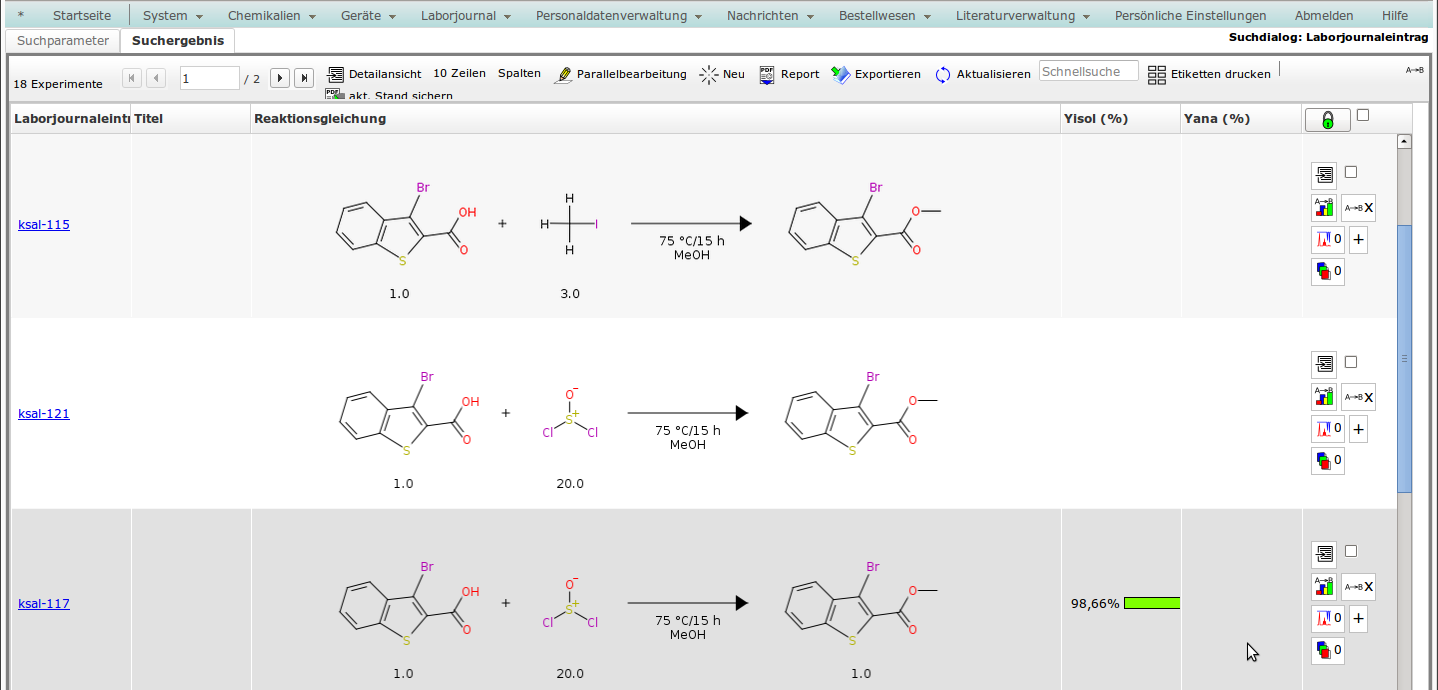

Suchergebnisse Search results

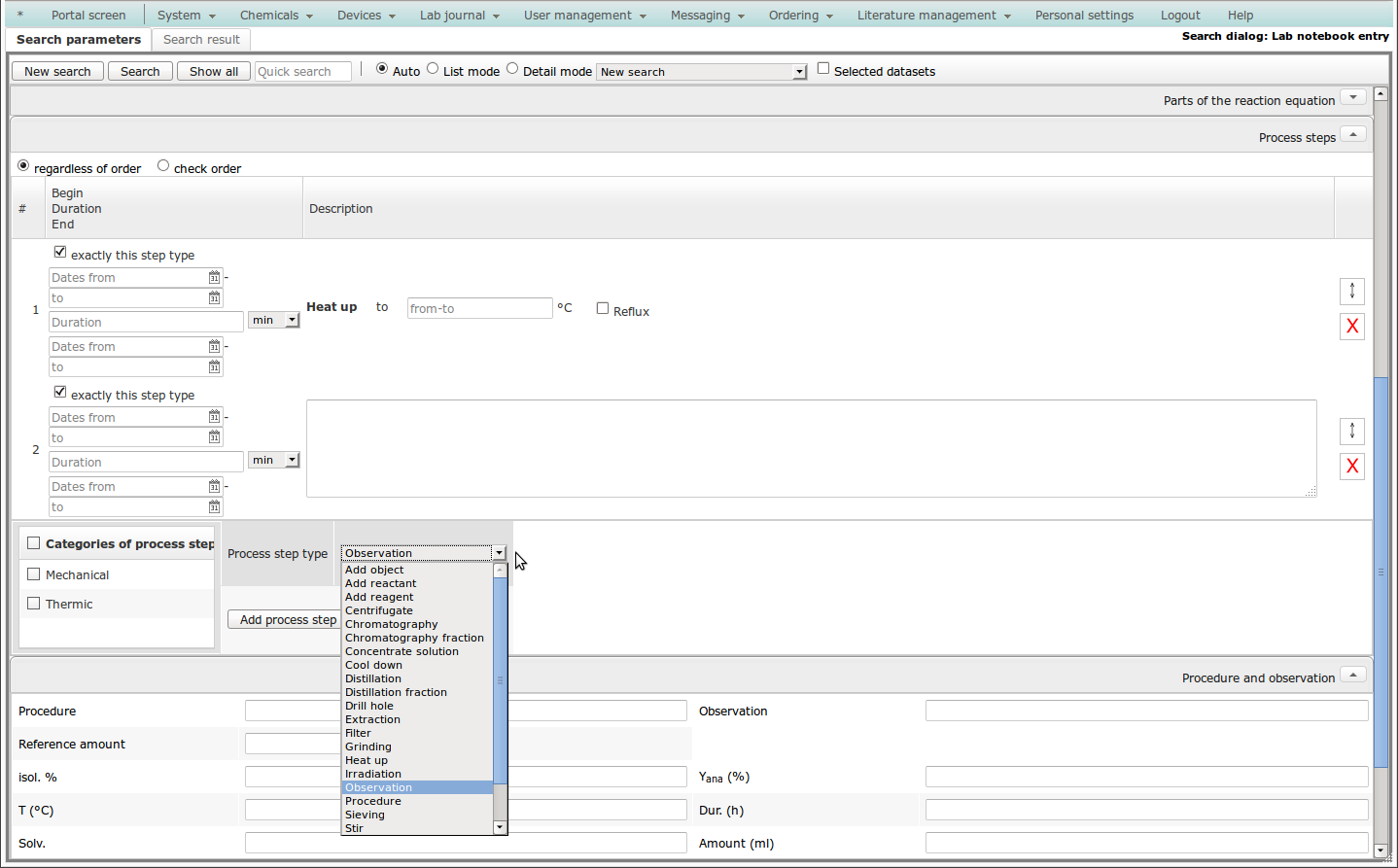

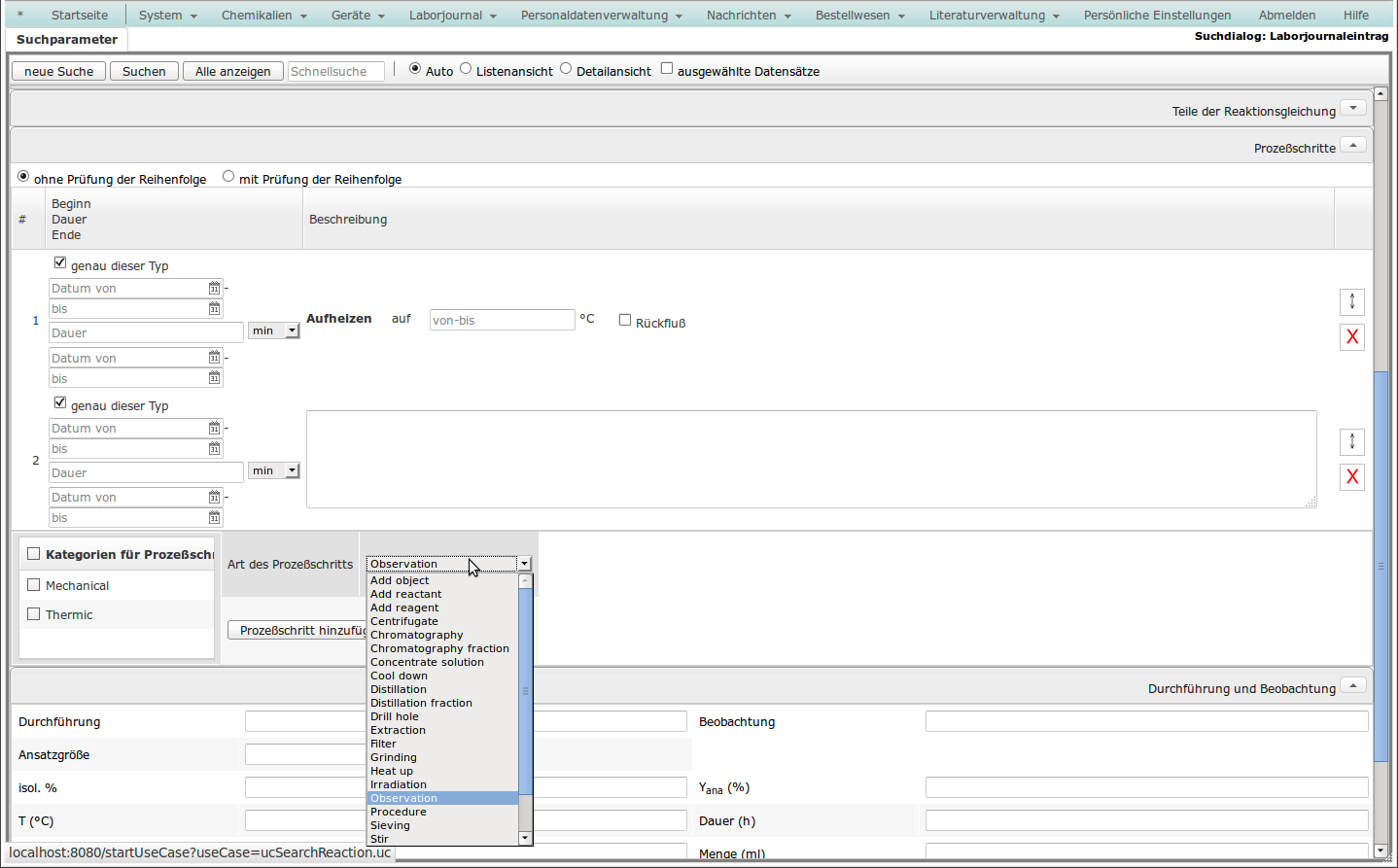

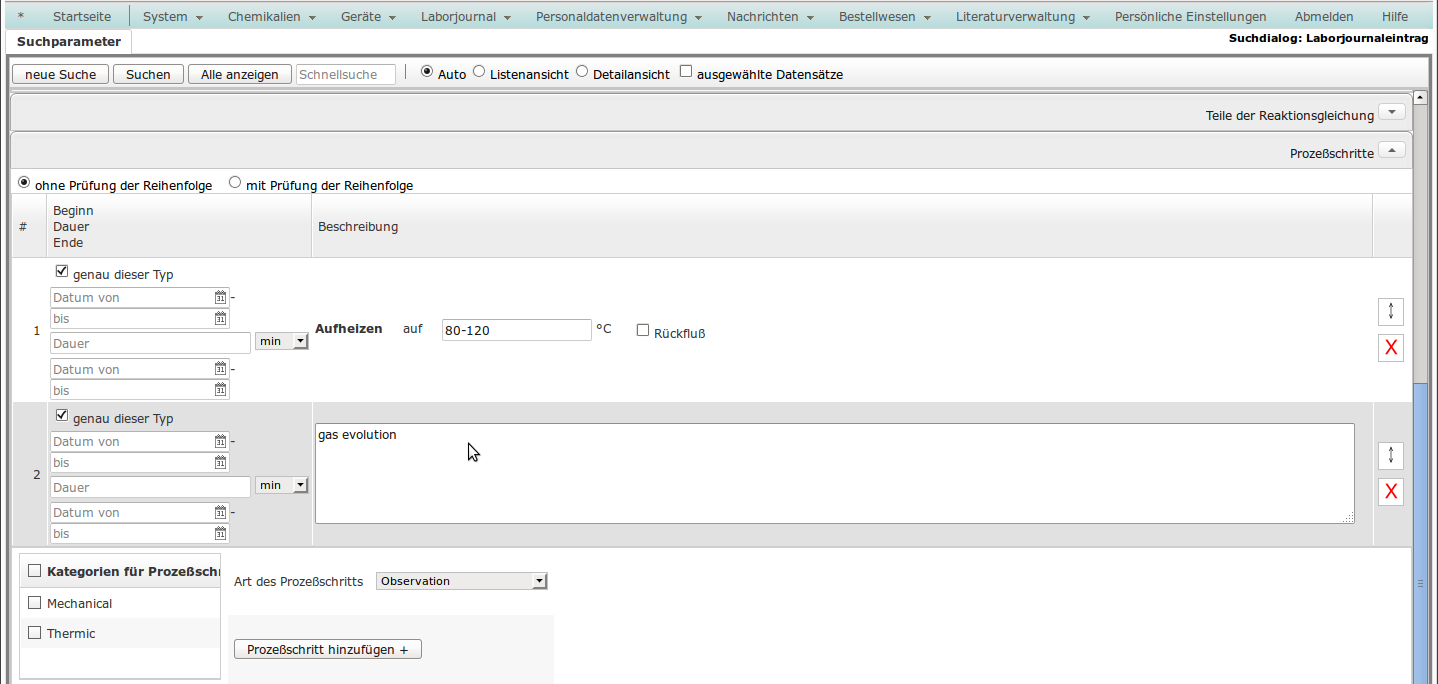

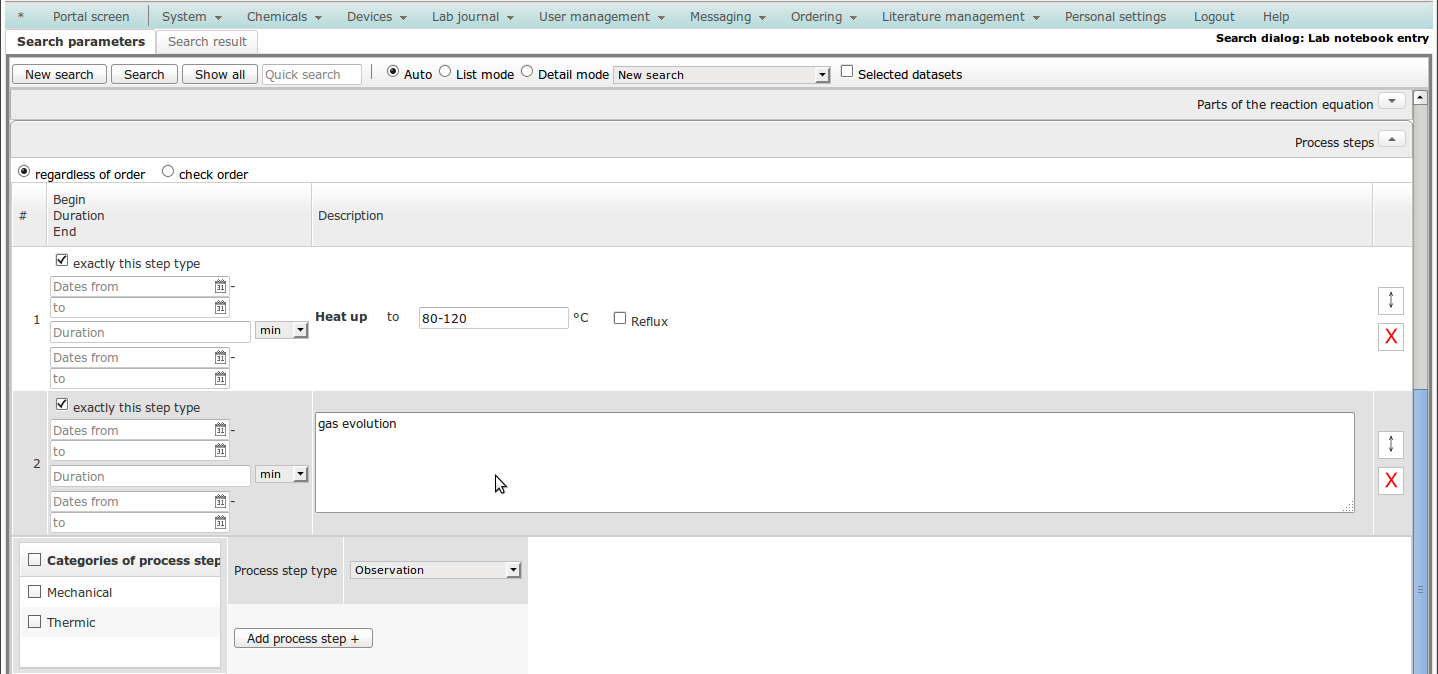

Zur Suche nach Workflow-Experimenten können Sie Prozeßschritte angeben, die die Suchergebnisse aufweisen sollen. To search for workflow experiments, you can select process steps that search results must contain.
Zusätzlich können Sie Bereiche für Start- oder Endzeitpunkt oder die Dauer angeben oder die Werte einzelner Parameter auf Bereiche eingrenzen. Für Text-Parameter können enthaltene Wörter festgelegt werden. In addition, you can filter by start or end time or the duration, or you can restrict the value ranges of parameters. For text parameters, you can define keywords to search for.

Weitere Auswertungshilfen

Other tools for data analysis

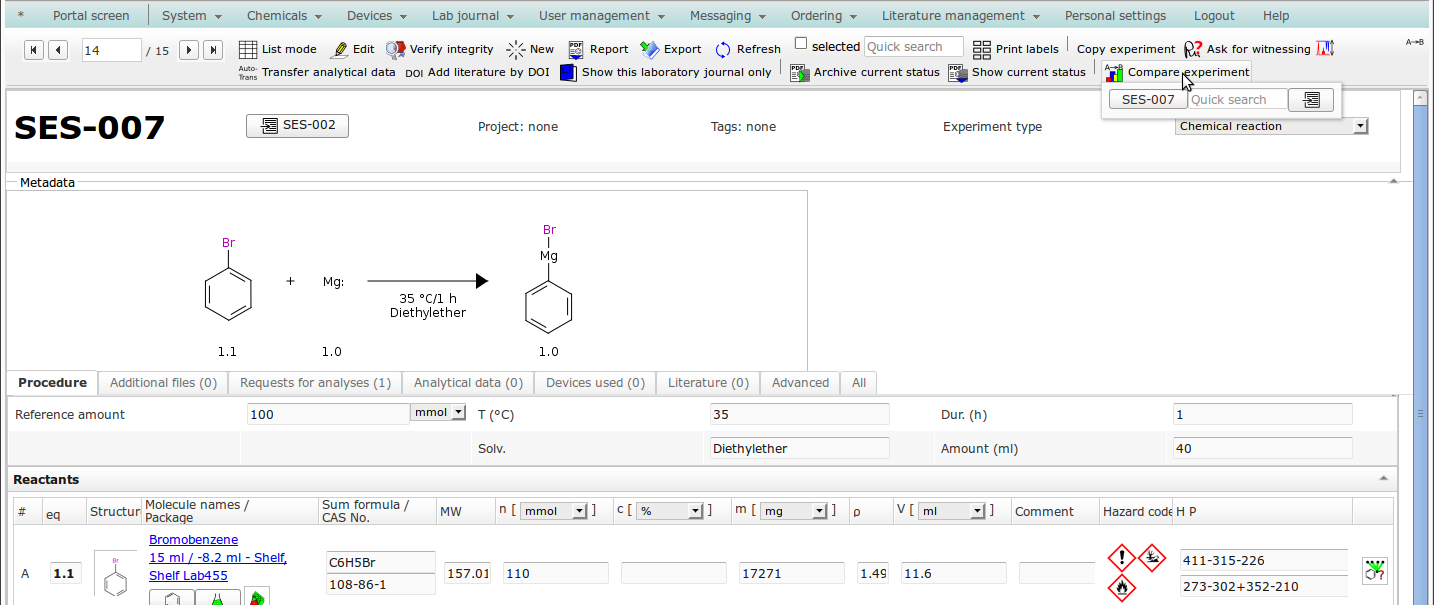

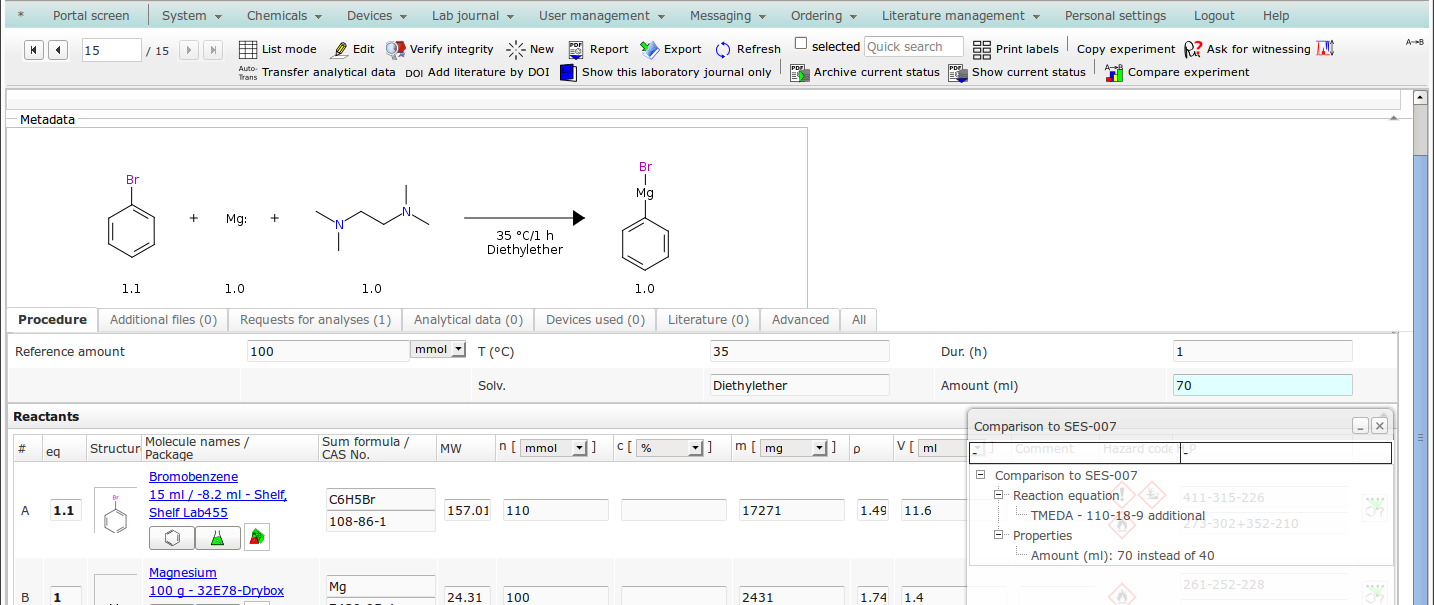

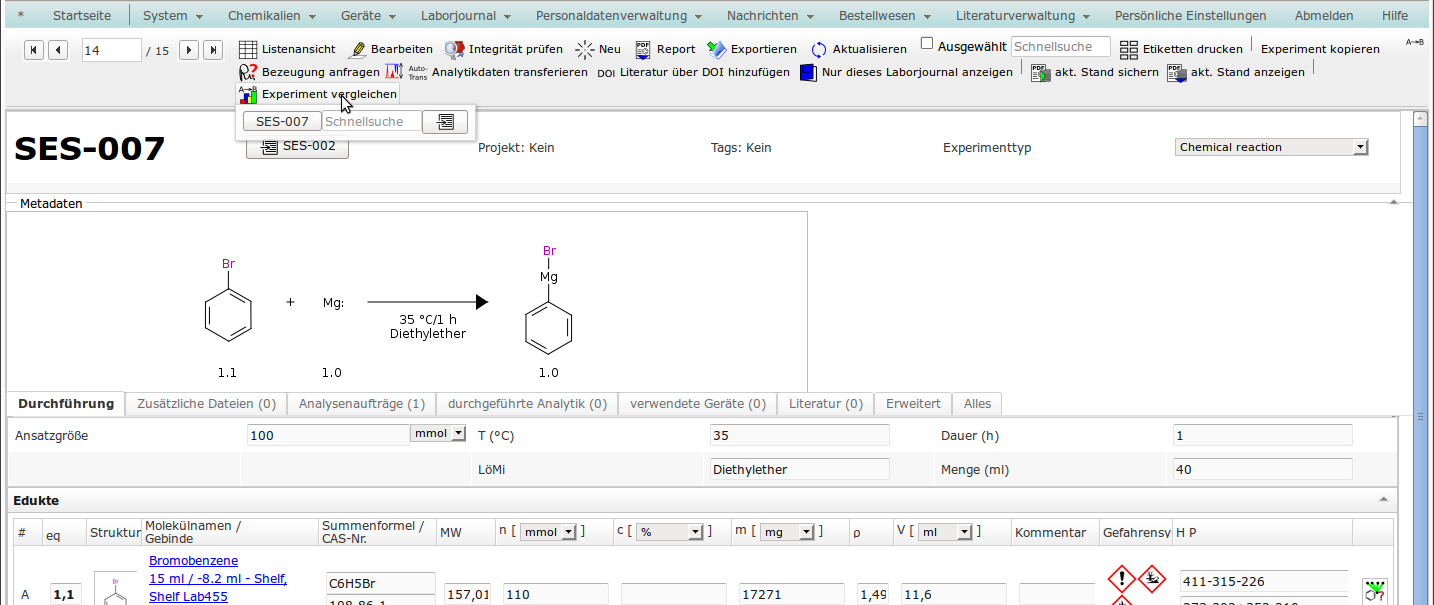

Sciformation ELN kann Experimente automatisiert vergleichen, um Nutzer bei Optimierungsaufgaben zu unterstützen. Klicken Sie dazu auf Experiment vergleichen und wählen Sie einen Referenzeintrag aus. Sciformation ELN can compare experiments to facilitate optimization tasks. Click on Compare experiment and choose a reference experiment.

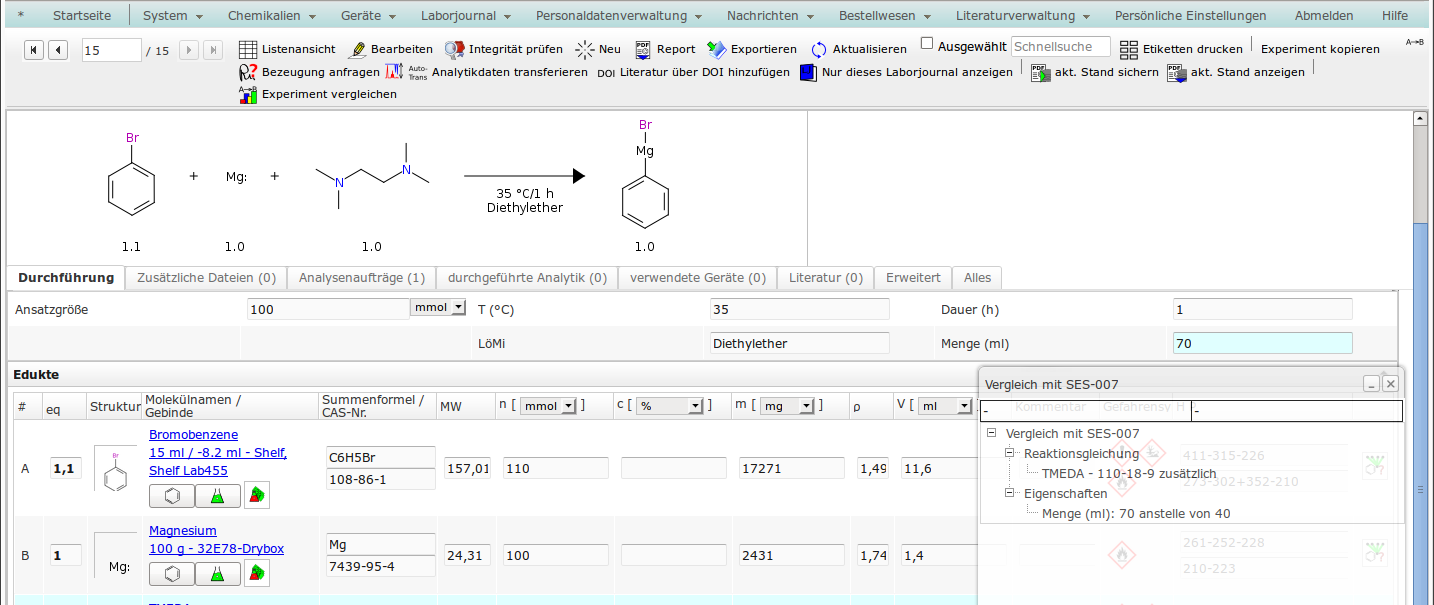

Navigieren Sie dann zu einem anderen Eintrag, so werden die gefundenen Unterschiede graphisch hervorgehoben und in einem Hinweisfenster aufgelistet. Falls Ausbeuten eingetragen sind, werden diese als Balkendiagramme gegenübergestellt. When navigating to any other entry, differences found will be highlighted and listed in a dialog box. If yields are entered, a bar diagram facilitates the comparison.

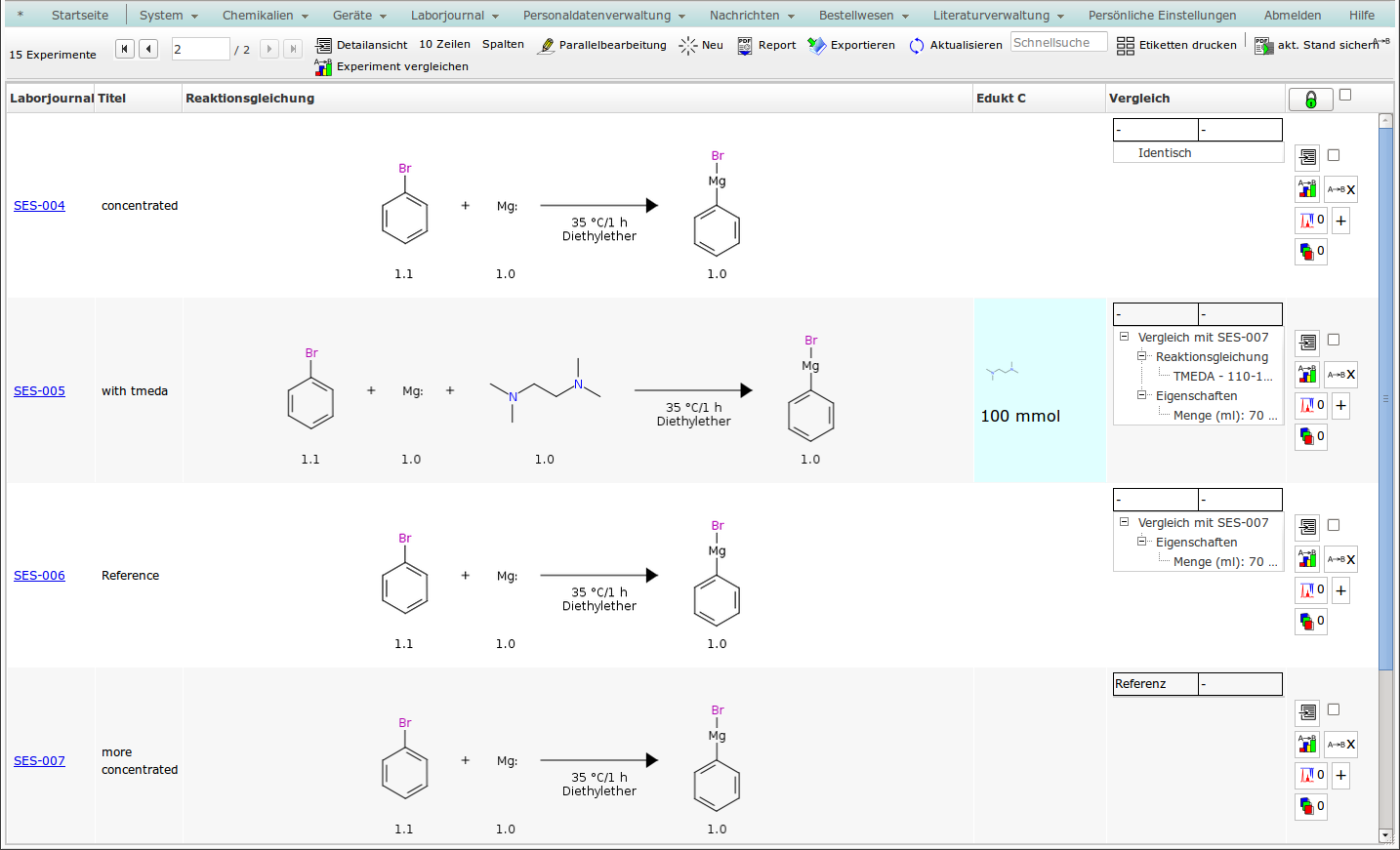

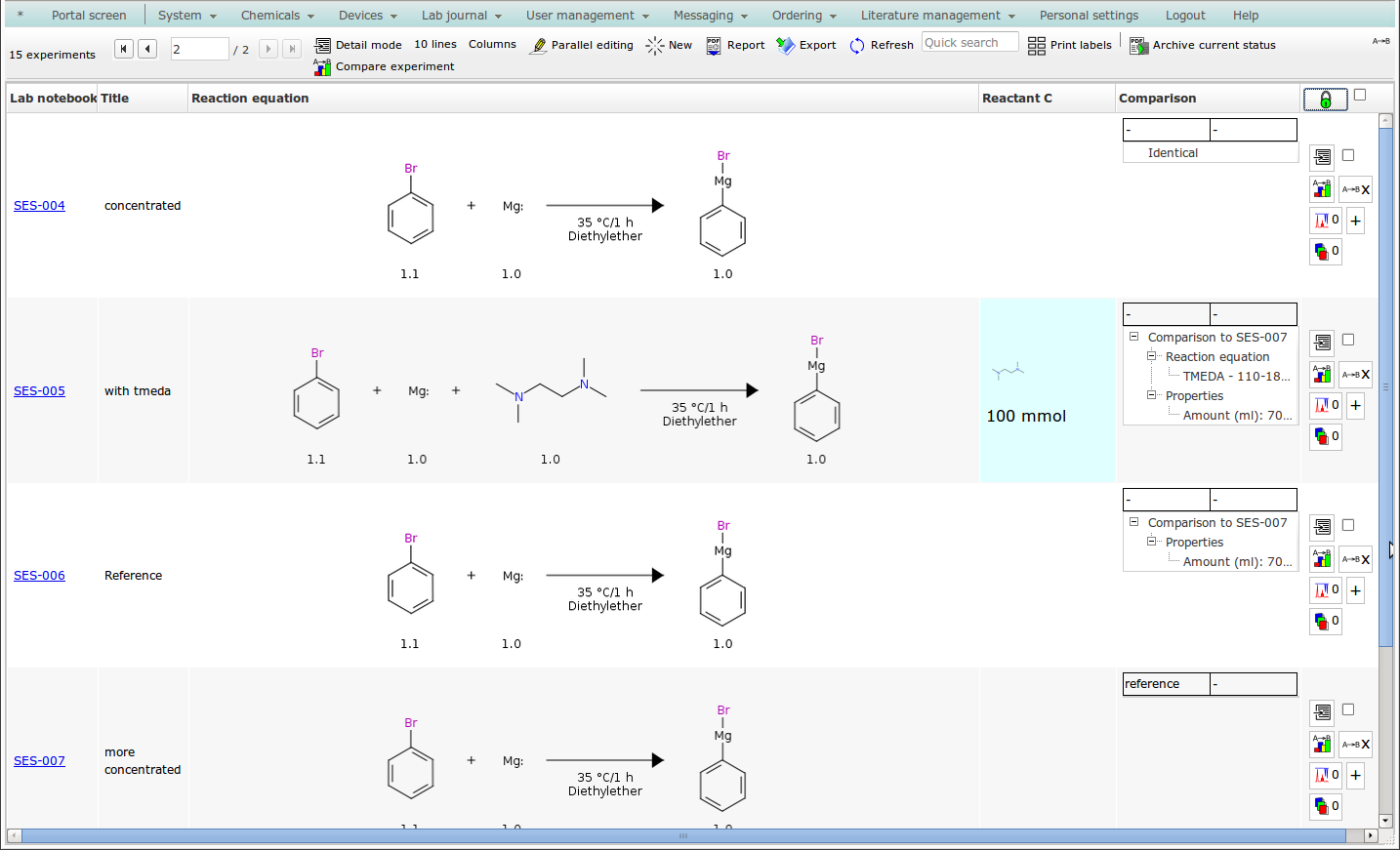

In der Listenansicht werden Zellen mit Abweichungen markiert, zusätzlich erscheint eine Spalte mit der Liste der gefundenen Unterschiede. In the list view, cell with differences will be highlighted, and an additional column containing the list of differences found will appear.

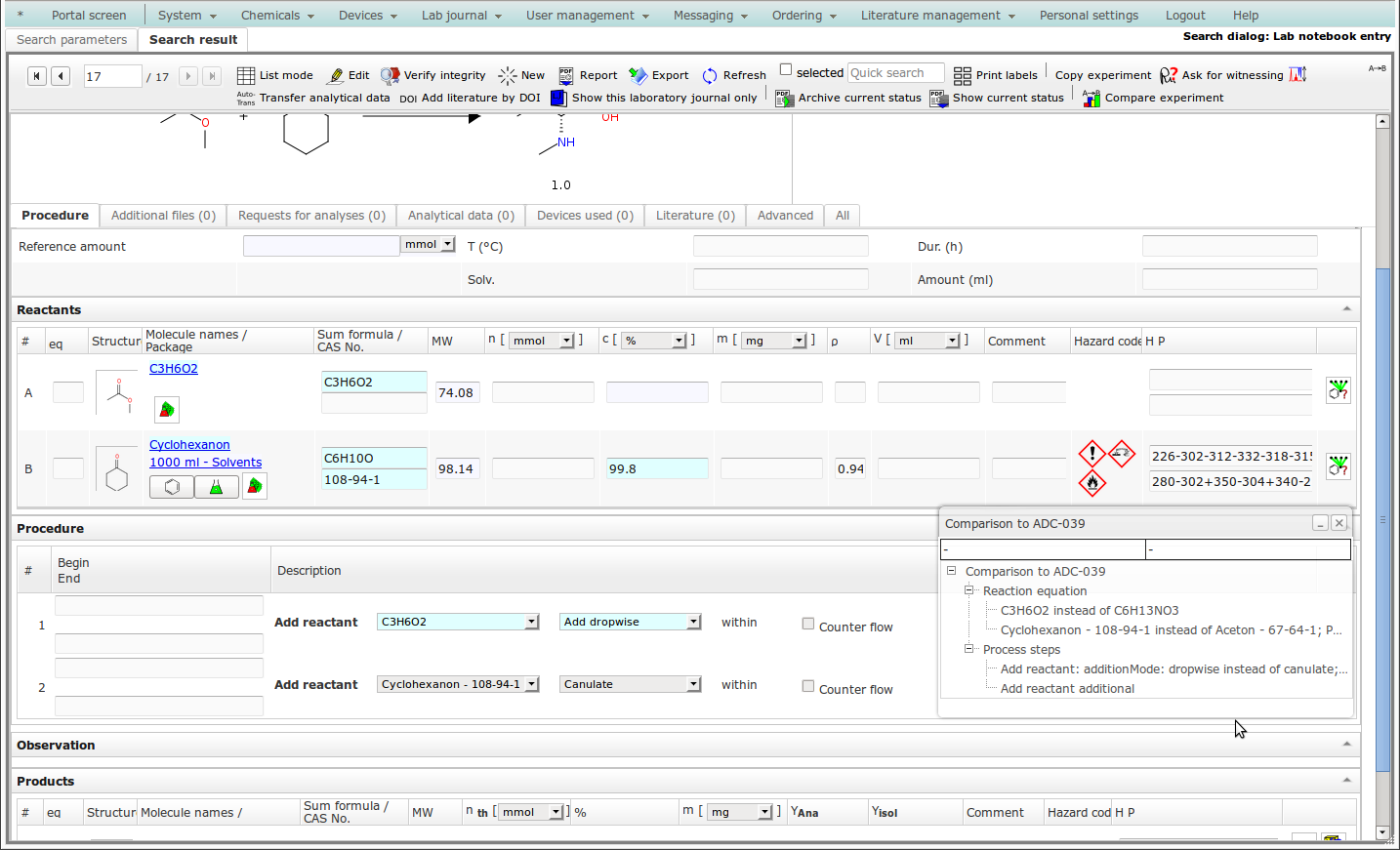

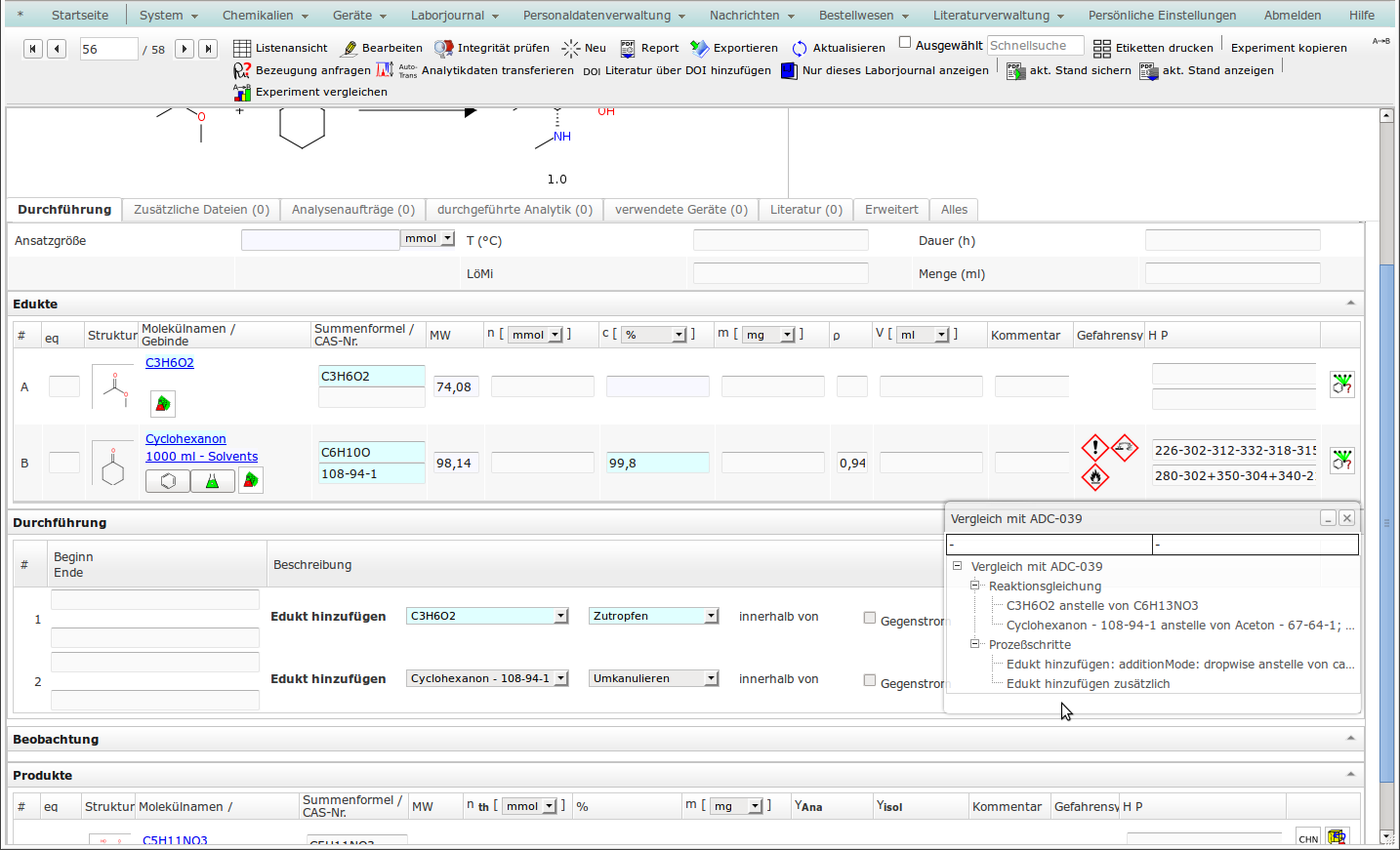

Vergleich von Workflows Comparing workflows

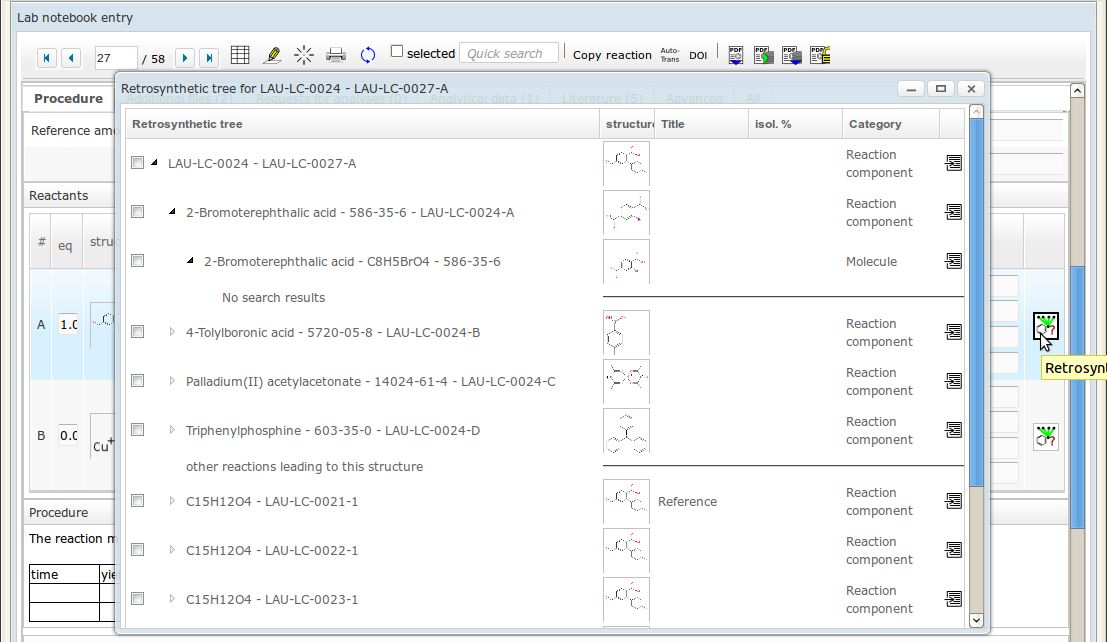

Neben der Suche nach einem einzelnen Laborjournaleintrag ist es oft von Nutzen, die Zusammenhänge zwischen verschiedenen Experimenten schnell erschließen zu können. Diesem Zweck dient das Synthesebaum-Werkzeug: Im Laborjournal wird für jedes Startmaterial eine Schaltfläche Retrosynthesebaum rechts in der Zeile angezeigt. Für jedes Produkt kann die weitere Funktionalisierung verfolgt werden. Apart from searching for a specific lab notebook entry, it is useful in many cases to quickly understand the relationships between numerous experiments. The synthetic tree tool can make this easier: In the ELN, for every starting material, a retrosynthetic tree button is displayed on the right of the respective row. For every product, the further functionalization can be tracked.

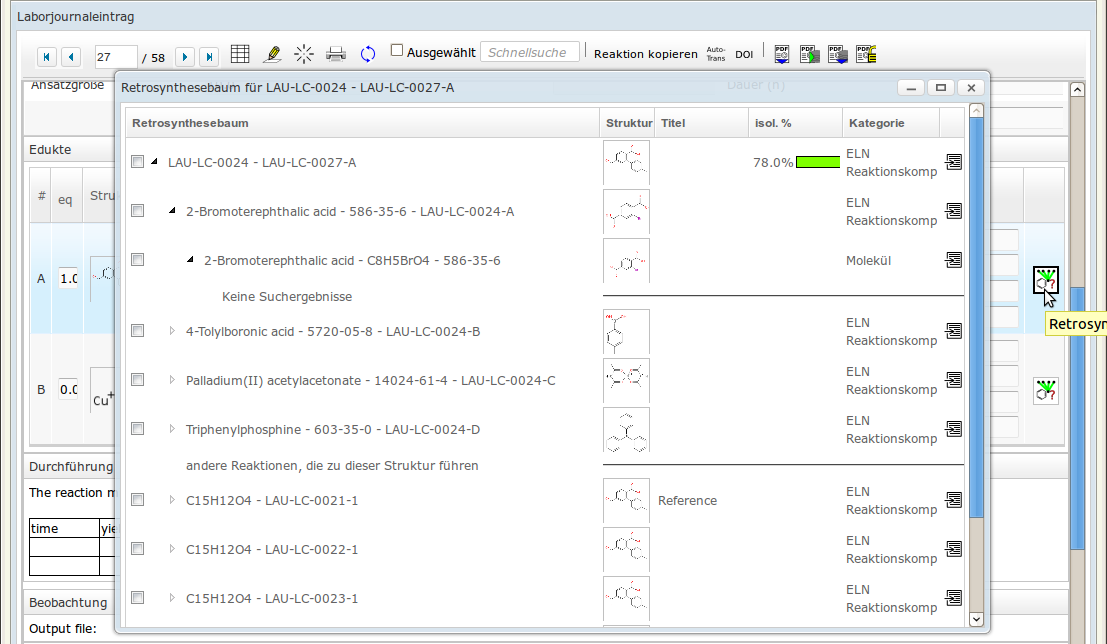

Der Retrosynthesebaum berücksichtigt
The retrosynthetic tree takes into account
  • den Ursprung des Startmaterials sowie die zur Herstellung benötigten Komponenten the origin of the starting material and the components required to synthesize it,
  • Substanzen in der Chemikaliendatenbank und substances in the chemical database and
  • weitere für Sie sichtbare Laborjournaleinträge, die zur entsprechenden Struktur führen. other lab notebook entries leading to this structure

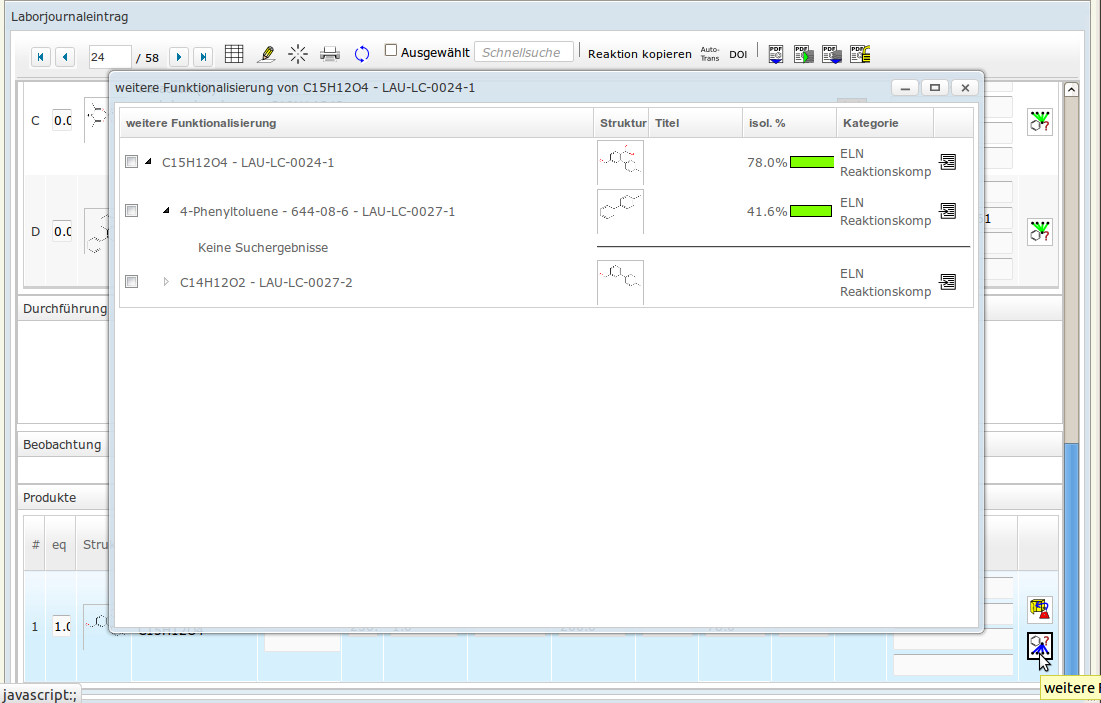

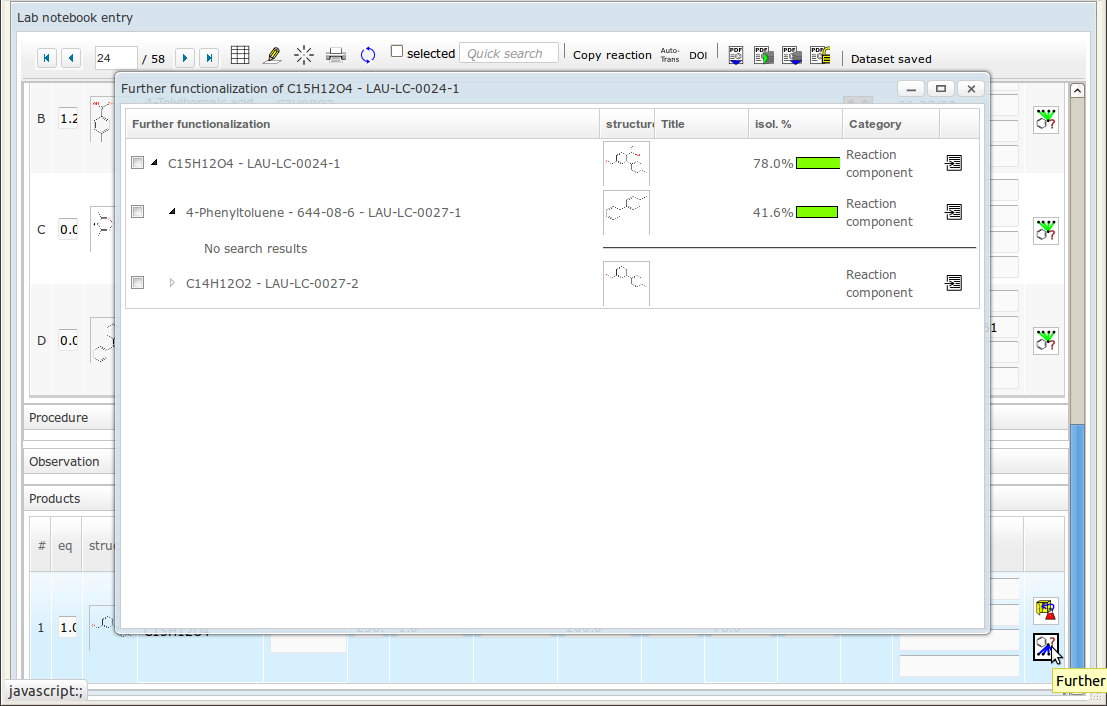

Bei der Anzeige der weiteren Funktionalisierung eines Produkts werden nur jene Laborjournaleinträge aufgelistet, wo tatsächlich diese Charge eingesetzt wurde. Für alle daraus erzeugten Produkte kann die weitere Funktionalisierung direkt weiter verfolgt werden. In jedem Fall führt ein Klick auf das Detail-Symbol zum entsprechenden Eintrag in der Datenbank, der in einem neuen Browserfenster geöffnet wird. When tracking the further functionalization, only the lab notebook entries will be found where this particular batch was used. For all resulting products, the any further functionalization can be displayed directly. In any case, a click on the details button will open a new browser window with the respective dataset.
